GSE NexControl 32A AC/EC (230V EU) Co2 Fan Controller

Controller multifunzione per CO2, ventilazione e illuminazione

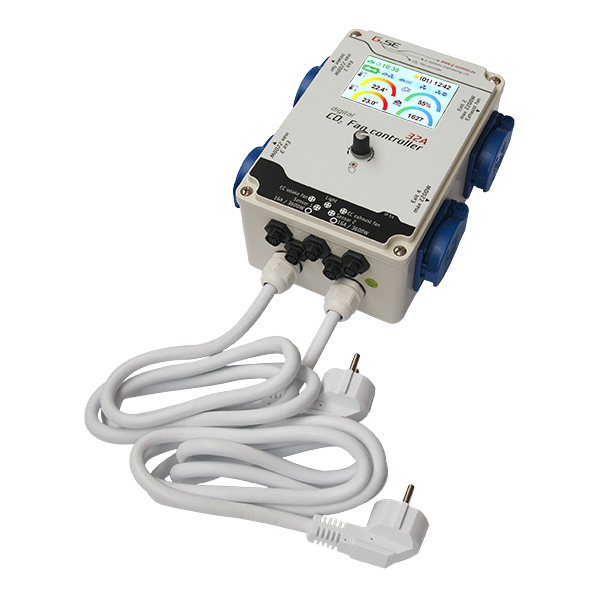

La GSE NexControl 32A AC/EC 230V EU è una centralina elettronica multifunzione per il controllo climatico di grow room, serre indoor e ambienti di coltivazione. Integra in un unico dispositivo la regolazione della ventilazione AC ed EC, il dosaggio della CO₂, la gestione dell'illuminazione e il monitoraggio di temperatura e umidità. Dispone di quattro uscite programmabili, due linee di alimentazione da 16A e sensori ambientali dedicati, consentendo di automatizzare diverse apparecchiature attraverso parametri indipendenti per le fasi diurne e notturne.

Gestione integrata del microclima con ventilazione e dosaggio CO₂

Il sistema NexControl regola automaticamente il funzionamento degli aspiratori e ventilatori di immissione in base ai valori rilevati dai sensori, modulandone la velocità per mantenere temperatura e umidità entro gli intervalli impostati. Supporta ventilatori tradizionali AC regolabili e motori EC con segnali di controllo 0–5V, 0–10V o PWM. La regolazione della depressione permette di mantenere un flusso d'aria prevalentemente diretto verso l'interno dell'ambiente, contribuendo a limitare la dispersione degli odori. I setpoint diurni e notturni, insieme ai valori di isteresi, consentono di adattare il ricambio d'aria alle condizioni climatiche della coltivazione.

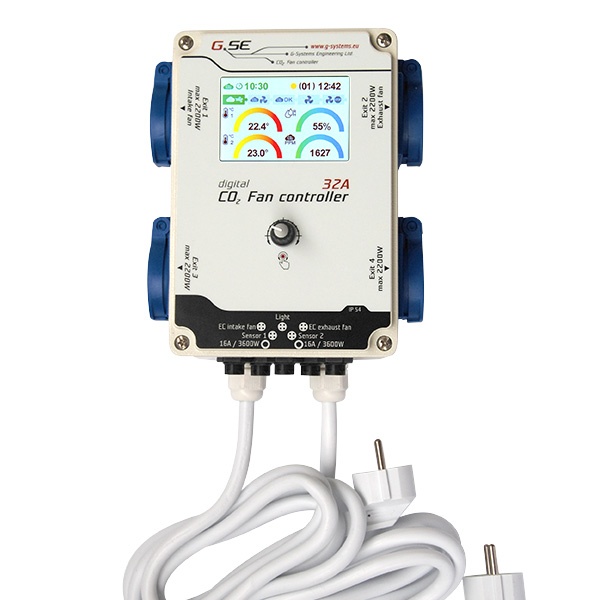

Il controllo automatico della CO₂ permette di programmare il dosaggio durante il fotoperiodo, coordinando l'immissione del gas con le fasi di ventilazione per ridurne la dispersione attraverso gli aspiratori. La centralina gestisce inoltre l'illuminazione mediante segnale dimmerabile, con programmazione degli orari, simulazione di alba e tramonto e riduzione automatica dell'intensità luminosa in caso di temperature elevate. Le quattro prese configurabili consentono di collegare ulteriori apparecchiature per riscaldamento, raffreddamento, umidificazione, deumidificazione, temporizzazione o comando di un'elettrovalvola CO₂. L'interfaccia con display e manopola rotante permette di consultare i valori ambientali, modificare le impostazioni e visualizzare eventuali allarmi.

Specifiche tecniche

• Modello: NexControl 32A AC/EC
• Alimentazione: 230V / 50Hz
• Capacità elettrica complessiva: 32A, distribuiti su 2 linee indipendenti da 16A
• Potenza massima complessiva: circa 7360W a 230V, con carico resistivo

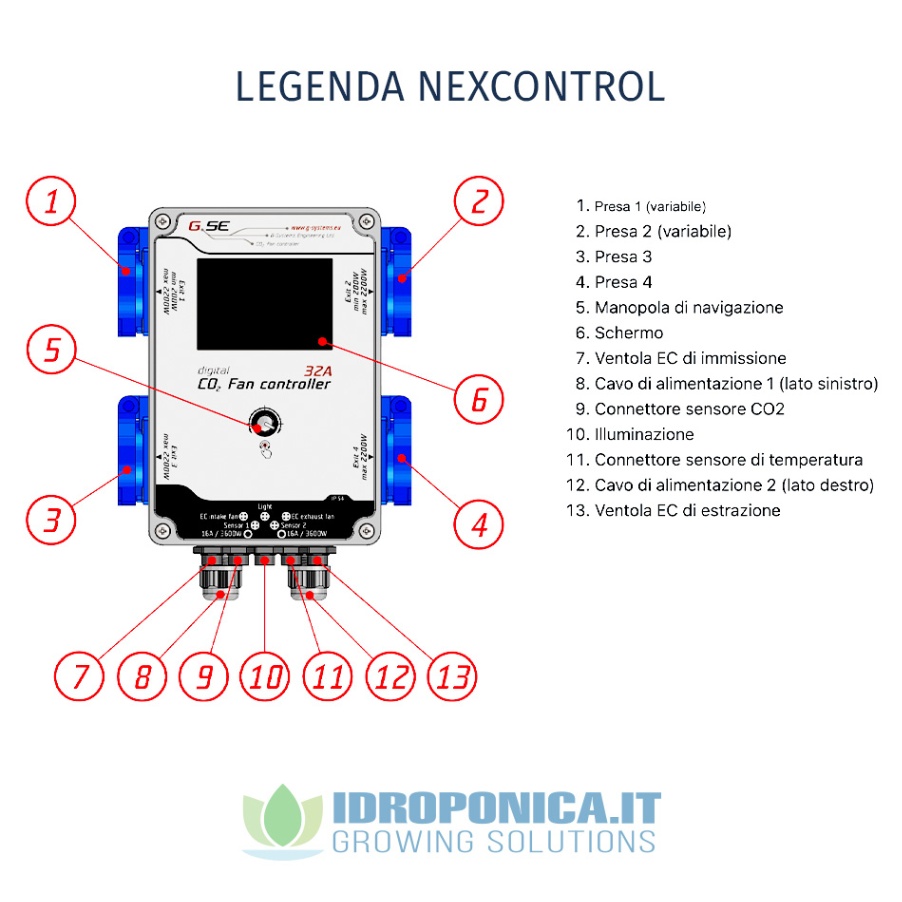

• Uscite programmabili: 4, di cui 2 variabili e 2 ON/OFF a relè
• Uscita 1 variabile: minimo 200W, massimo 10A (2300W, cos φ = 1)
• Uscita 2 variabile: minimo 200W, massimo 10A (2300W, cos φ = 1)
• Uscita 3 ON/OFF: massimo 10A (2300W, cos φ = 1)
• Uscita 4 ON/OFF: massimo 10A (2300W, cos φ = 1)
• Limite per ciascuna coppia di uscite: 16A complessivi
• Controllo ventilatori AC: regolazione della velocità mediante controllo a taglio di fase (TRIAC), generalmente per aspiratori mono velocità
• Controllo ventilatori EC: uscite dedicate per immissione ed estrazione, con segnali 0–5V, 0–10V o PWM secondo la configurazione
• Regolazione ventilazione: velocità minima e massima, controllo temperatura, umidità e depressione
• Gestione giorno/notte: setpoint climatici indipendenti
• Controllo CO₂: dosaggio automatico con impostazione della concentrazione
• Controllo illuminazione: dimmerazione 0–10V o PWM, programmazione oraria e simulazione alba/tramonto
• Protezione termica illuminazione: riduzione dell'intensità e spegnimento al raggiungimento delle soglie configurate
• Funzioni delle prese programmabili: riscaldamento, raffreddamento, umidificazione, deumidificazione, timer e comando elettrovalvola CO₂
• Timer: fino a 24 intervalli programmabili
• Allarmi: soglie configurabili per temperatura, umidità e concentrazione CO₂
• Connettività: modulo Wi-Fi ESP32 integrato; funzionalità IoT previste dalla versione firmware 2.0
• Integrazione IoT prevista: TCP/IP REST API, MQTT e Matter
• Grado di protezione: IP54
• Dimensioni involucro: 120×180×80mm (L×A×P)
• Dimensioni centralina: 150×210×110mm (L×A×P)
• Peso: 3,3kg

CO2, temperatura, umidità e luminosità

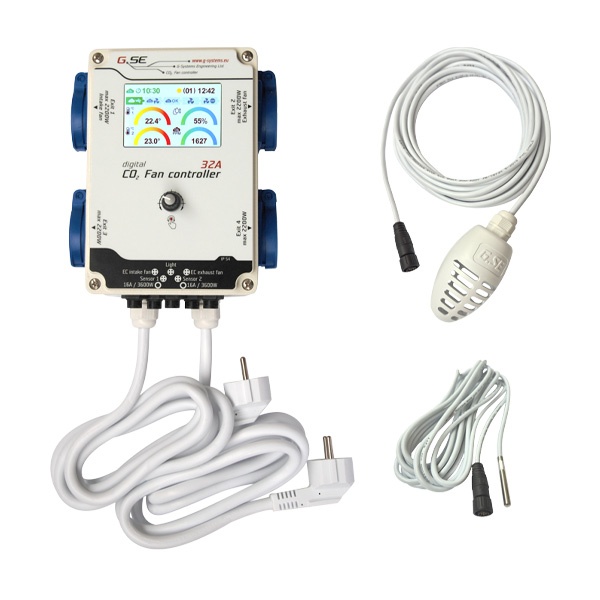

Il sistema di rilevamento comprende un sensore combinato per CO₂, temperatura, umidità e luminosità, utilizzato per il monitoraggio delle condizioni ambientali e l'attivazione automatica delle funzioni climatiche. Il sensore di temperatura esterno DS18B20 permette inoltre di effettuare misurazioni indipendenti, anche in applicazioni che richiedono una sonda resistente all'umidità. I parametri rilevati possono essere utilizzati per comandare le uscite programmabili, impostare soglie di intervento e attivare gli allarmi.

• Sensore ambientale: CO₂, temperatura, umidità e luminosità
• Alimentazione sensore ambientale: 5V
• Intervallo di misurazione CO₂: 400–5000ppm
• Precisione CO₂: ±(40ppm + 5% della lettura)
• Intervallo temperatura sensore ambientale: da -10°C a +60°C
• Precisione temperatura sensore ambientale: ±0,8°C
• Precisione umidità relativa: ±5% RH
• Sensore temperatura esterno: DS18B20
• Alimentazione sensore esterno: 3–5,5V
• Intervallo di misurazione sensore esterno: da -55°C a +125°C
• Precisione sensore esterno: ±0,5°C nell'intervallo da -10°C a +85°C
• Risoluzione sensore esterno: 9–12 bit

Compatibilità con ventilatori EC Can-Fan e Prima Klima

La GSE NexControl 32A AC/EC può controllare anche ventilatori EC di altri produttori, tra cui Can-Fan e Prima Klima, utilizzando gli appositi cavi di collegamento disponibili separatamente. Per i ventilatori Can-Fan è previsto un cavo con jack stereo da 3,5mm a 4 poli, mentre per i modelli Prima Klima compatibili è disponibile un cavo con connettore RJ45. Questi collegamenti permettono alla centralina di regolare elettronicamente la velocità dei ventilatori tramite segnali 0–10V o PWM, senza intervenire direttamente sulla loro alimentazione elettrica. Prima del collegamento è necessario verificare la compatibilità del modello EC e la corrispondenza dei contatti elettrici.
